微細・精密金型を高速に転写するリサイクル・ロールの研究・開発、製造

2023年4月28日      「ニッケル電鋳スリーブをエアーで膨らまし、芯金ロールへ固定」

ニッケル電鋳スリーブをエアーで膨らまし芯金ロールへ固定した微細パターンロール。
電鋳スリーブをエアーで膨らまし芯金ロールへ挿入しているので、電鋳スリーブを容易に差し替えが可能で、また差し替え時の芯金ロールへのダメージも有りません。
各種類の微細パターンの成形を可能に致します。UV樹脂等のフィルム成形及び各種電子部品等のグラビア印刷ルールに適します

2023年2月10日    「電鋳ロールに備わるスリーブのリサイクル方法」が特許第7224578号に登録

2022年7月28日    「電鋳ロールの製造方法」が特許第7113476号に登録されました。

2021年2月10日      「サクションロール真空引きテスト加工」

ニッケル電鋳品t0.3 x 200 x 400、2枚を、サクションスリーブを用いて吸引。サクションスリーブは、ロール径Φ300、面長430L。

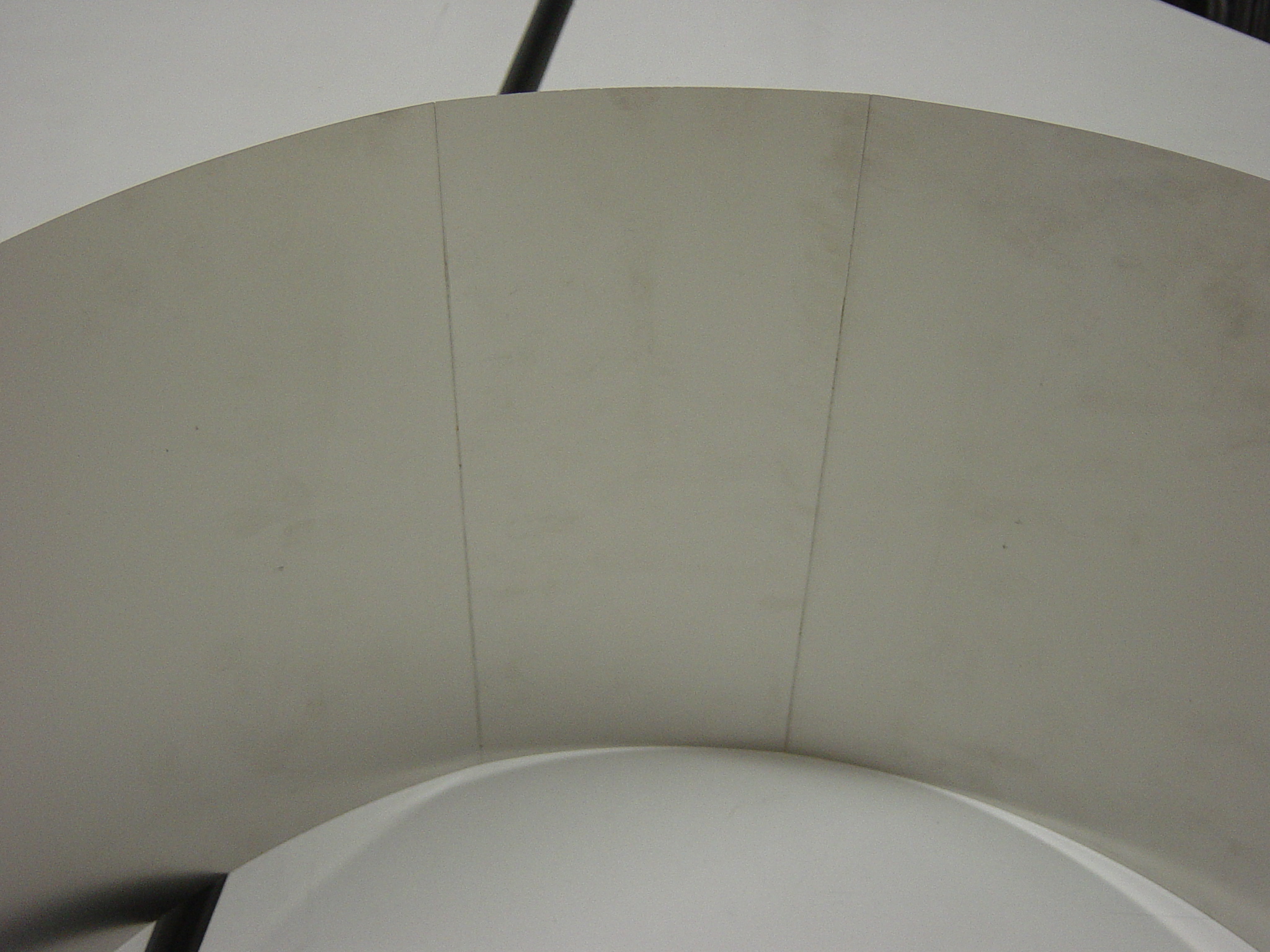

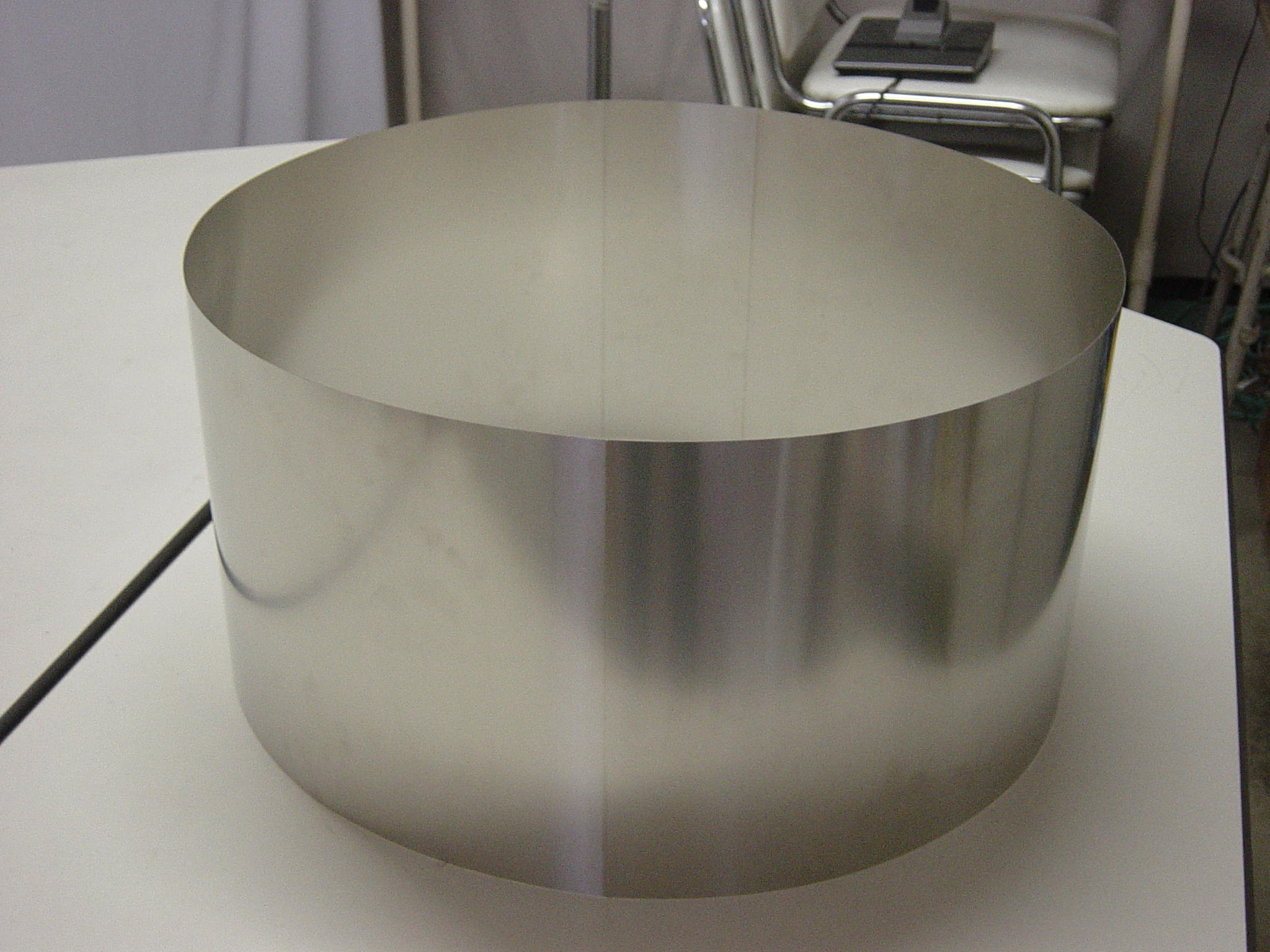

2020年9月3日       「微細パターン転写用 エンドレス・ベルト製作」

=転写面積が広く、パターンをより精密・正確に転写可能=

特徴

ロール間の距離を取ることにより、転写部分(水平部分)がロール転写より、広く取れます。
パターンが、平行度を保って、転写されるので、より精度が高くなります。

製造

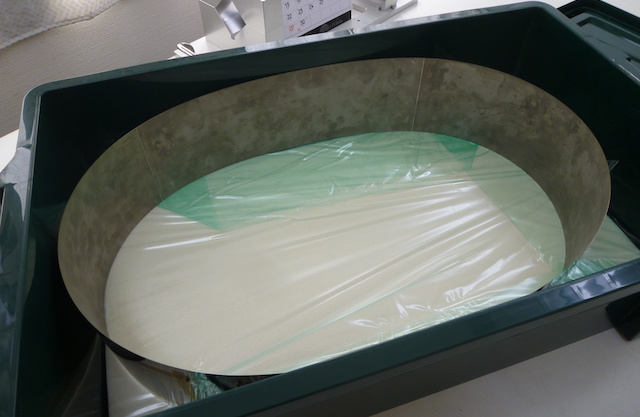

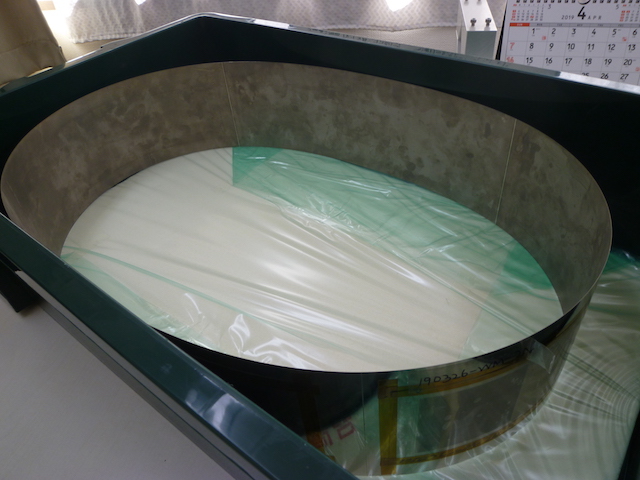

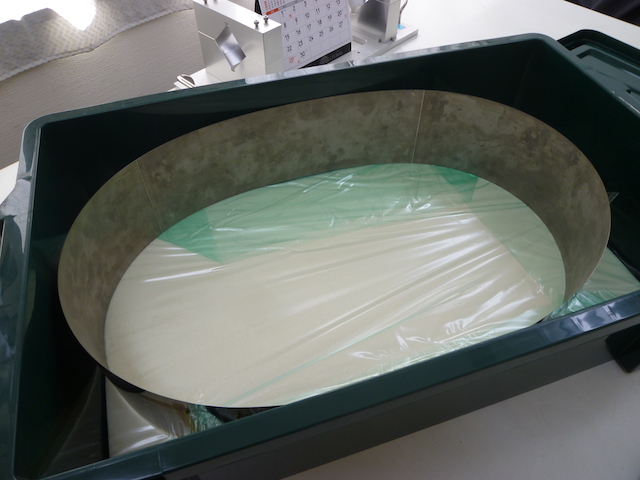

ニッケル電鋳品をレーザー溶接でつなぎ、微細パターン転写用エンドレスベルトを製作。
レーザー溶接繋ぎ部は、ミクロンオーダーで凹凸を研磨仕上げ。

ニッケル電鋳板厚250μm 4枚つなぎ
ベルト幅130mm ベルト全長1500mm

ニッケル電鋳板厚250μm 3枚つなぎ
ベルト幅300mm ベルト径500mm

2019年7月10日    「電鋳ロールの製造方法」が特許第6448105号に登録されました。

=レーザー光の透過原理を利用した加工方法=

ファイバーレーザー光の波長を透過する透明フィルム(PETフィルム)を利用して、より高品質の溶接加工を目指す。...LinkIcon詳細はこちら

2018年6月1日   「電鋳ロールの製造方法」が特許第6344834号に登録されました。

リサイクル性を重視し、コスト削減を最大限に行なえるようにした電鋳ロールの製造方法が、特許として認められました。

電鋳パターン(微細金型)をレーザー溶接によりサクションロールに貼付ける方法を改良し、複数回サクションロールを使用する事が可能となり、リサイクル性とコストダウンを目的としたパターンロール製造方法です。

[特許公報・広告特許公報(B)] に特許番号を入れる事により、特許内容の閲覧が可能です。

特許庁、特許情報プラットホーム 特許・実用新案番号照会

2014年4月11日  「電鋳ロール及びその製造方法」が特許第5518800号に登録されました。

高効率な拡散フィルム、集光フィルム及び乱反射防止フィルム等、高感度光学フィルム成形に使用される高精度パターンロールを提供致します。またUV硬化樹脂(紫外線硬化樹脂)を使用する成型ロールやグラビア印刷ロールとして使用し、各種電子部品(マイクロ・コンデンサー等)の製造にも適します。

転写精度の高いニッケル電鋳加工及び熱歪みの少ないレーザー溶接加工を弊社独自(特許取得済み)開発のサクションロールを使用する事により、コスト削減及びリサイクル性の高い高速高精度転写成形が可能な電鋳ロールを製造致します。

コスト削減及びリサイクル性の高い高速高精度転写成形が可能な電鋳ロール

2014年6月6日

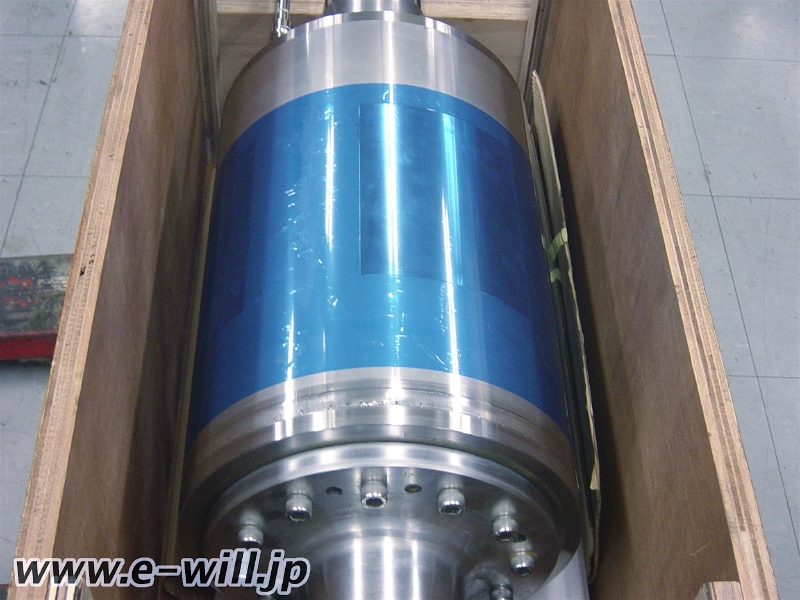

開発した電鋳ロールのサンプルを掲載しました。

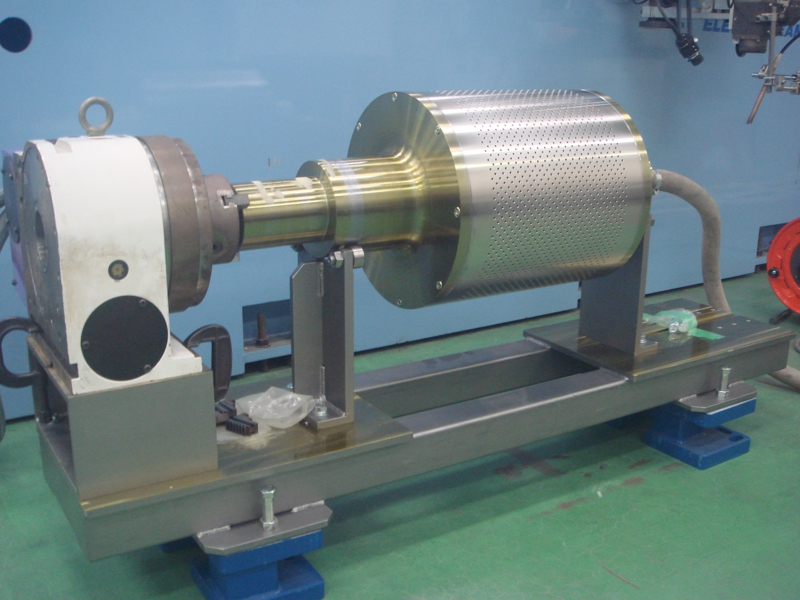

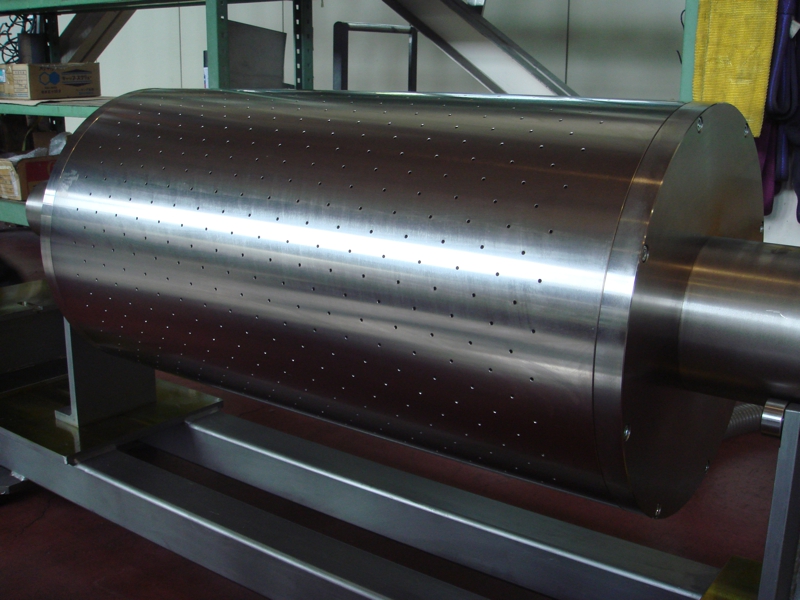

A)サクションスリーブ ロール径Φ250、面長500L

B)三角プリズム反射シート成形サクションロール ロール径Φ200、面長500L

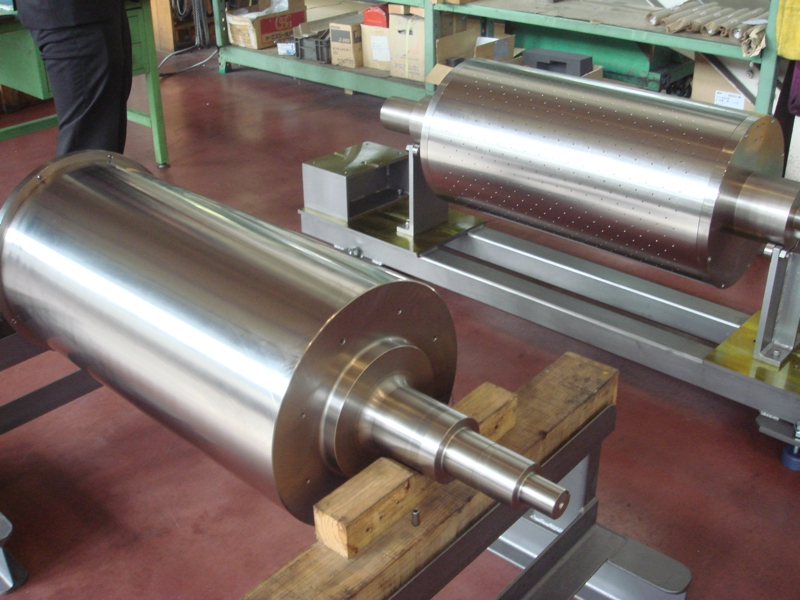

C)サクションスリーブ&スリーブ装着用内筒(内部冷却ロール) ロール径Φ250、面長600L

D)サクションスリーブを用いての真空引き加工 ロール径Φ200、面長500L

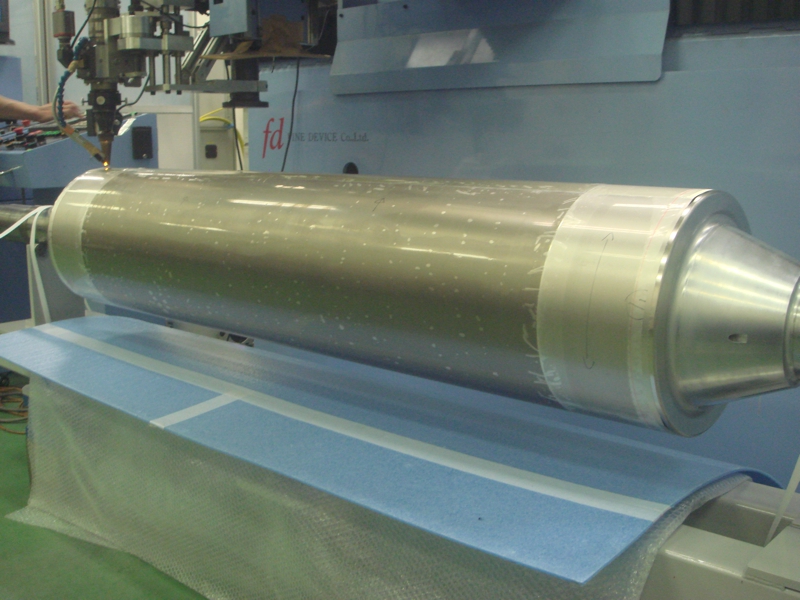

E)大型電鋳直付けロール ロール径Φ300、面長1,800L

F)ニッケル電鋳パータンロール(レーザー溶接済み)ロール径Φ300、面長600L

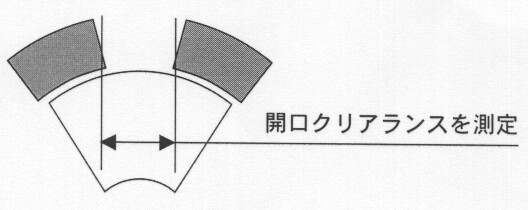

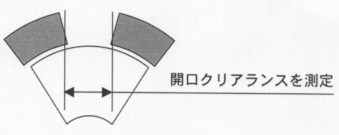

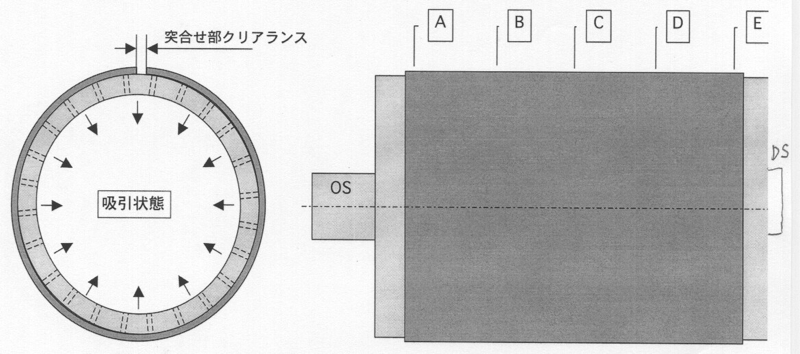

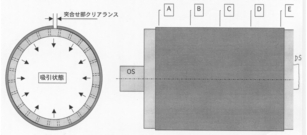

上記(F)のクリアランスの測定後、レーザー肉盛&研削仕上げ(ダイヤモンドバイト使用)。段差5μm〜20μm。

クリアランス100μm〜500μm程度。振れ精度5μm〜10μm



(A)(B)





2013年6月29日

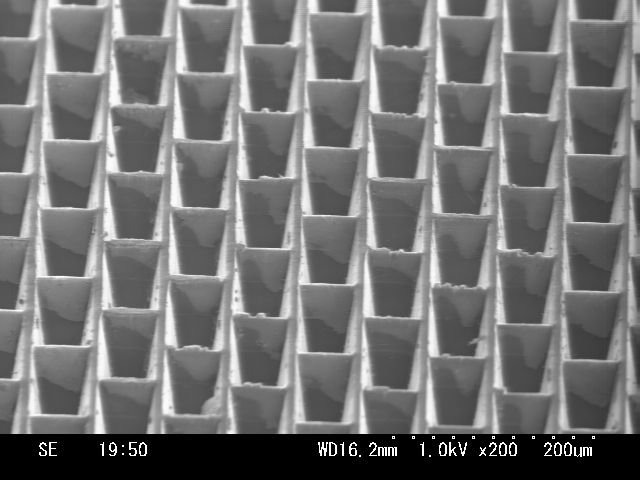

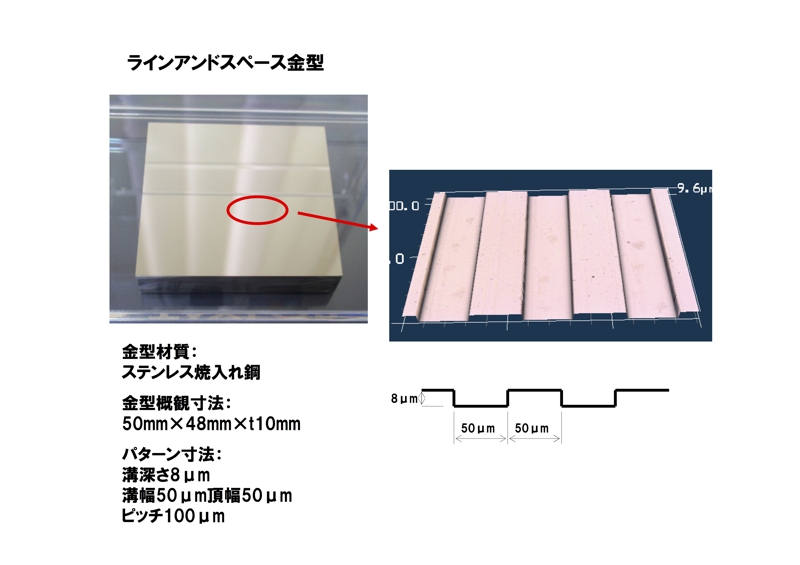

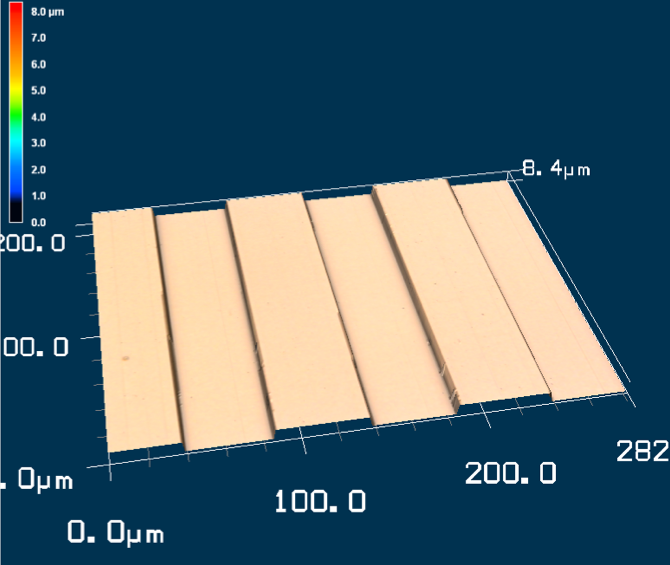

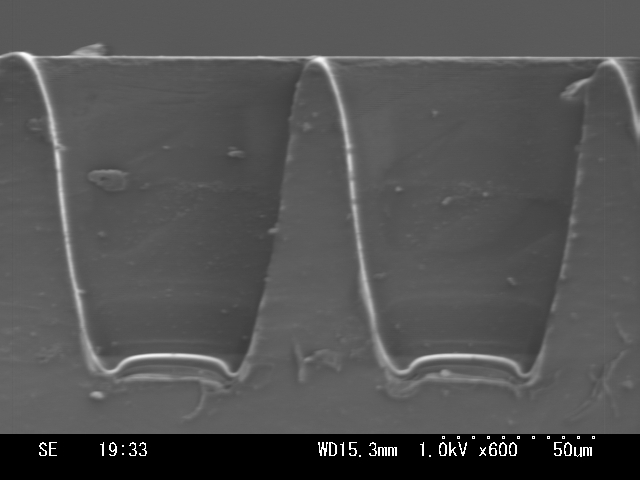

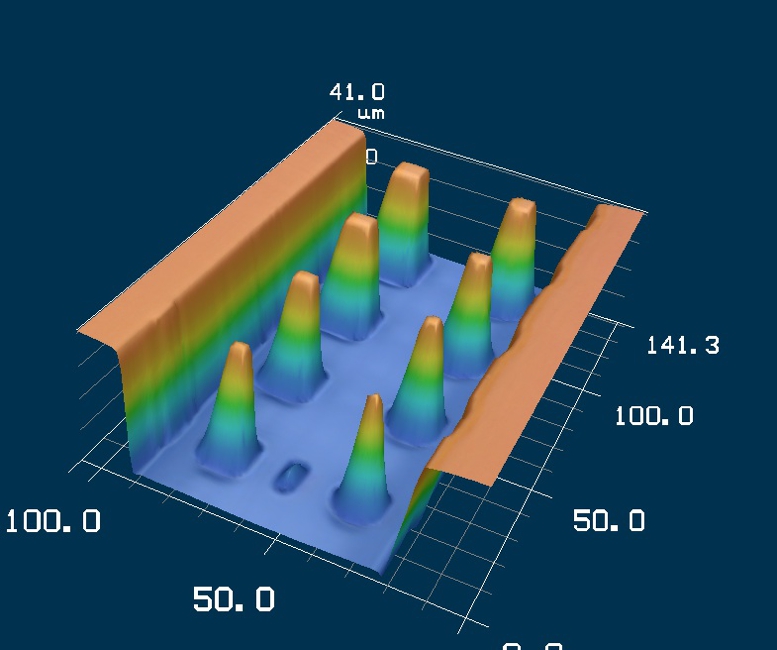

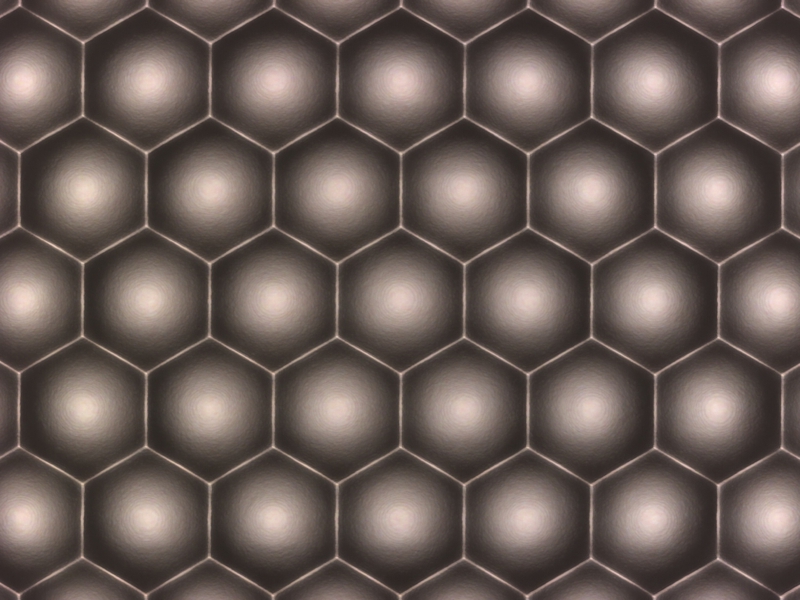

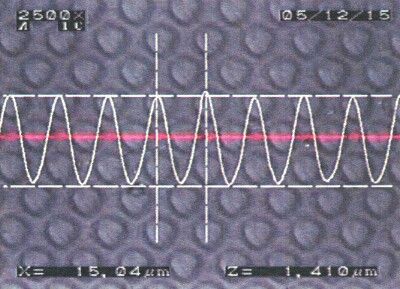

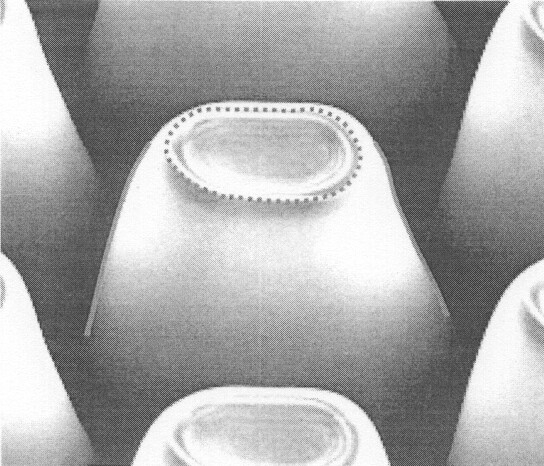

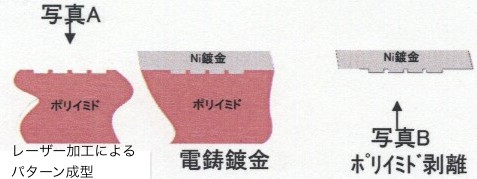

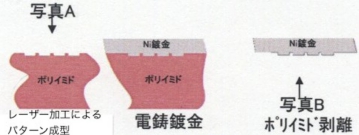

高精度で高速な転写(印刷)が可能な電鋳ロールで使用可能な微細パターンのサンプルを掲載しました。

LinkIcon詳細はこちらより




2011年7月11日

ロールtoロールで製造するエンボス加工の精度向上と、コスト削減、リサイクル性をテーマに改良を行い、エンボスシートや光学関係フィルムなどを製造するのに適した「電鋳ロール及びその製造方法」について特許出願をしました。(転写ロール)



2011年1月17日

株式会社情報機構社の技術書籍、「ロールtoロール 事例集」の「電鋳スタンパロールを用いてのRoll to Rollへの応用」を執筆しました。

LinkIcon詳細はこちらより

2010年5月6日

ロールエンボス加工による高精度な成形ロール(転写ロール)の加工を公開しました。

LinkIcon詳細はこちらより

2009年4月1日、9日

当社金型製作技術を用いた、微細パターンロール成型機械がNHK、テーマ『燃料電池』で紹介されました。

LinkIcon加工製品の詳細はこちらより



2008年7月30日

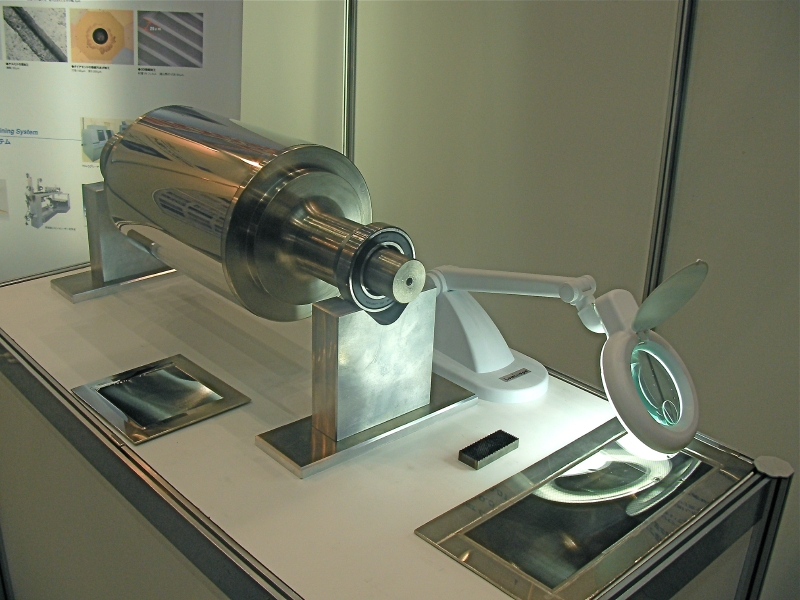

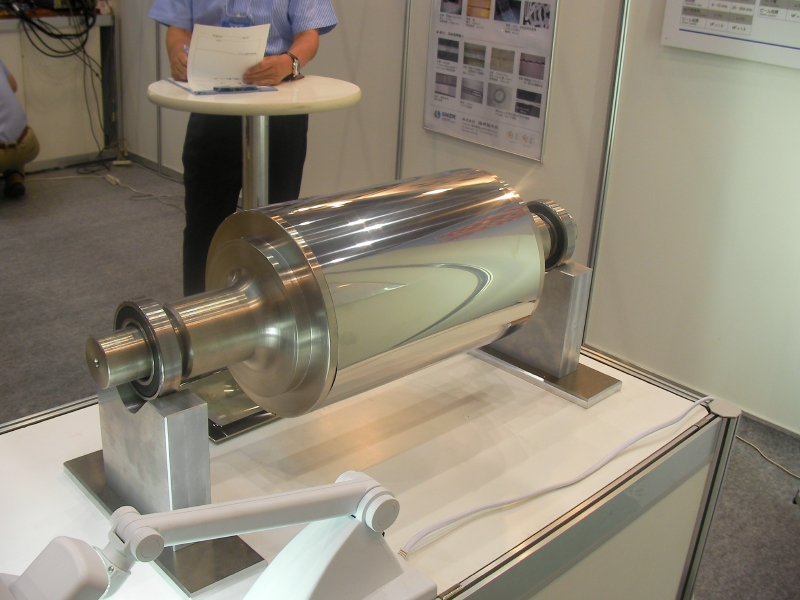

第19回マイクロマシン/MEMS展に「電鋳スタンパーロール」を出展しました。

LinkIcon配布パンフレット

電鋳スタンパーロル1電鋳スタンパーロル2画像をクリックで拡大


2008年3月21日

「電鋳スタンパーロール(微細パターンロール)の製造方法」について特許出願をしました。

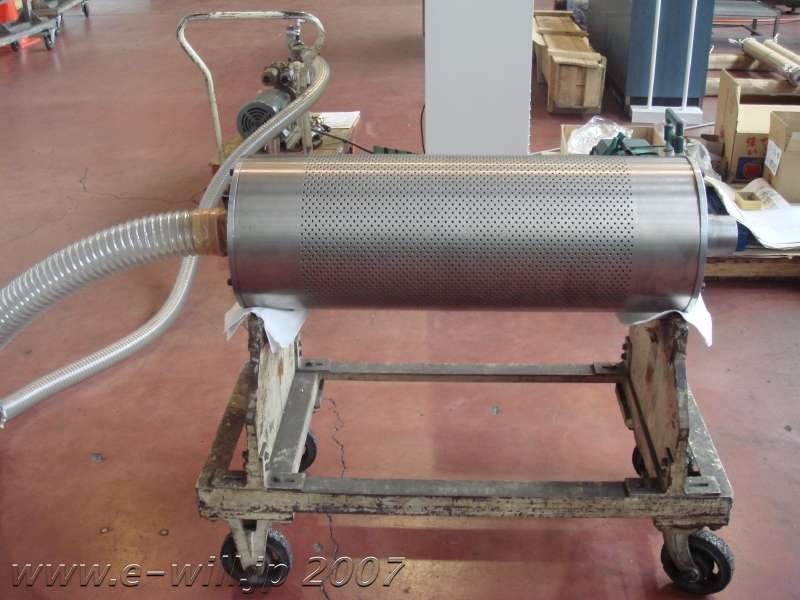

電鋳サクションロール画像をクリックで拡大

  • ・微細電鋳スタンパーを高精度にロールに巻き付ける製造方法です。
  • ・サクションロールを使用し電鋳板を真空引きしロールへ吸着させる事で、電鋳板貼付け後の電鋳スタンパーロールの振れ精度を高めます。また、ロールへの微細パターンの直彫りと違って、電鋳スタンパーの交換が容易に出来コスト面でのメリットも大きいです。光学フィルムの試作、量産製造に役立つ電鋳スタンパーロール(パターンロール)です。

LinkIcon詳しくはこちらより

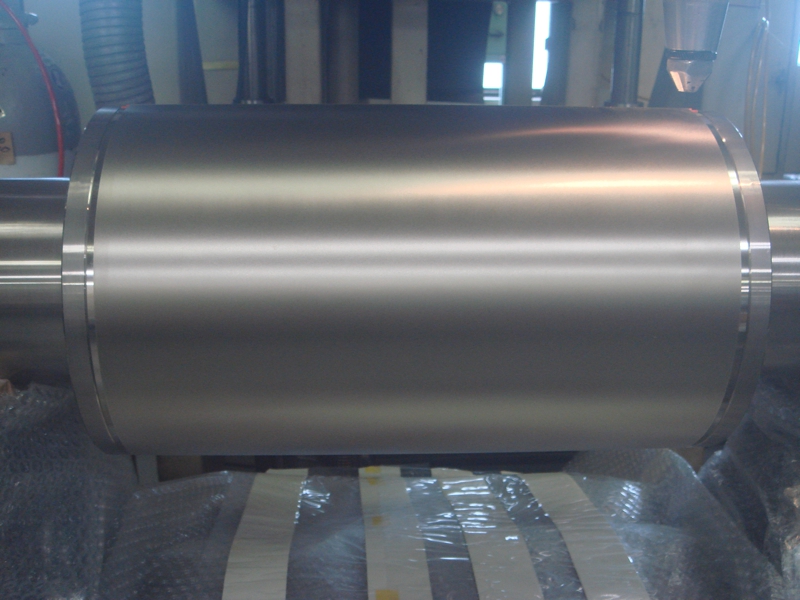

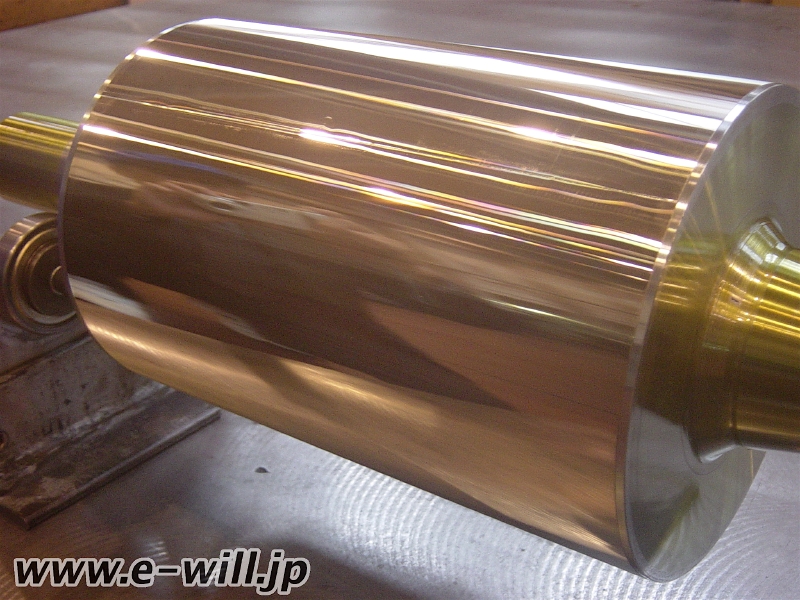

電鋳加工パターンロール1画像をクリックで拡大

電鋳成型加工によるパターンロール(1)

ロール径φ350、面長500L、ロール素材STKMへの冷やしばめ方式による電鋳微細スリーブ付きロール

電鋳加工パターンロール2画像をクリックで拡大

電鋳成型加工によるパターンロール(2)

ロール径φ300、面長600L、ロール素材SUS304へのレーザ溶接加工による微細パターン成型ロール

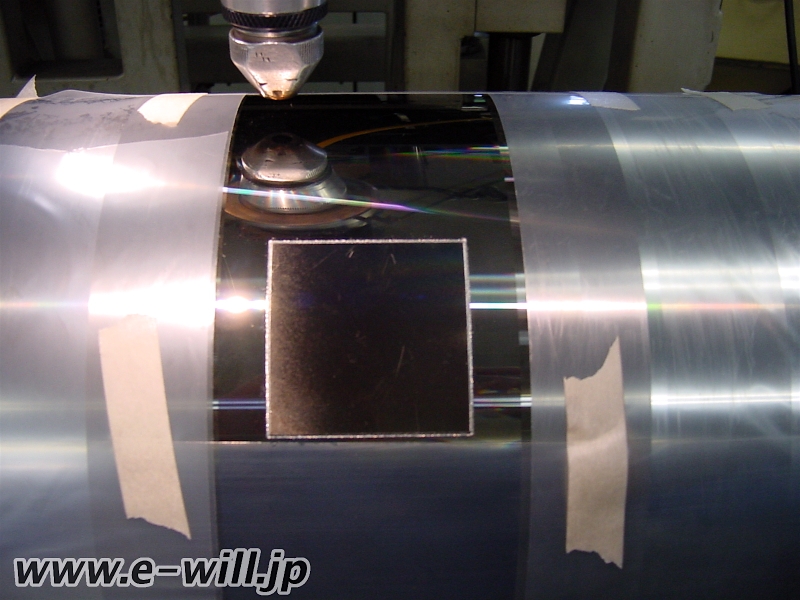

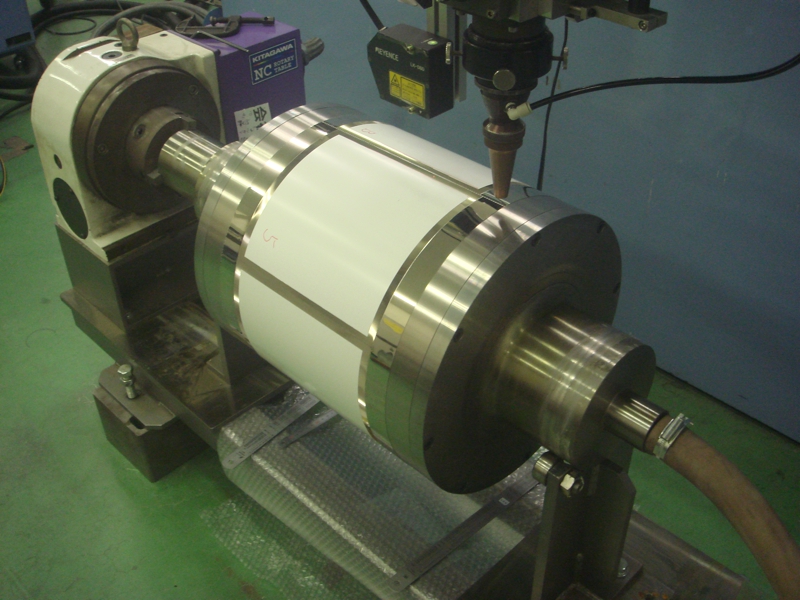

レーザー溶接加工画像をクリックで拡大

電鋳成型加工によるパターンロール(3)

ロール径φ200、面長300L、ロール素材STKM(表面処理:無電解ニッケルメッキ付き)ロールへのレーザ溶接加工による微細パターン直付け。 電鋳加工についてLinkIcon

[ 医療器具の製造 ]

2014年2月24日

「期待高まるリスク判定ビジネス」

味の素は血液中のアミノ酸を調べてガンを発見する「アミノインデックス」を実用化。開発段階で2万人の血液を調べた結果、ガン患者は20種類のアミノ酸のバランスが崩れていることが判明。早期発見の精度が高まり手術費用を抑制できる

弊社が製造している金蔵容器を内蔵した「キューブクーラー」を用いた、がんの新しい検査方法が、2月24日、テレビ東京、ワールドビジネスサテライト(WBS)で放送されました。

2012年7月20日

がんの新しい検査方法...検査時間はわずか5分!

弊社が製造している金蔵容器を内蔵した「キューブクーラー」を用いた、がんの新しい検査方法が開発され、7月19日、NHKで放送されました。

LinkIcon詳しくはこちらから




2011年11月10日

味の素株式会社の開発による採血管冷却保冷容器「キューブクーラー」のアルミ保冷部の製造を行いました。

「味の素株式会社」で研究、測定された容器の数値を維持し、取扱い易い構造にするため、加工設計から当社が担当しました。
当社の精密加工、および複合加工により、「キューブクーラー」のコスト削減、品質、データの一定化を可能としました。

キューブクーラーキューブクーラーマウスを乗せると中の構造が現れます
LinkIcon「キューブクーラー」商品説明
LinkIconアミノ酸で病気が分かる!..そのために「キューブクーラー」は重要
LinkIcon「キューブクーラー」の正確性(レポート)
LinkIcon「キューブクーラー」の必要性・重要性(レポート)
LinkIcon「キューブクーラー」販売サイト

*当社では、精密・複合加工で製造する特殊容器の加工設計から可能です。お問い合わせください。


的確な複合精密・微細加工<レーザ加工、電鋳加工、エッチング加工>をご提案します

精密加工・微細加工の開発、挑戦
レーザー加工、電鋳加工、エッチング加工等の精密加工、微細加工事例をご参考ください

[ お客様からの加工問い合わせ一例]


お客さまからの「加工問合せ」と当社が提案した「精密・微細加工の実例」を追加しました。

LinkIcon詳しい加工実例はこちらより

アクリルパンチング加工 ..5mmアクリルクリア板でパンチング加工
透明アクリル板への角穴開け ..3mmの透明アクリル板への精度ある角穴をあける
アルミナセラミックスの加工 ..かさ密度が約1000kg/m3、厚さ100mmのワークに約φ1.0mmの孔あける
PP板の切断加工 ..PP3mm厚ナチュラルの板(1mX1m位)を100mmX25mm の短冊に断裁。

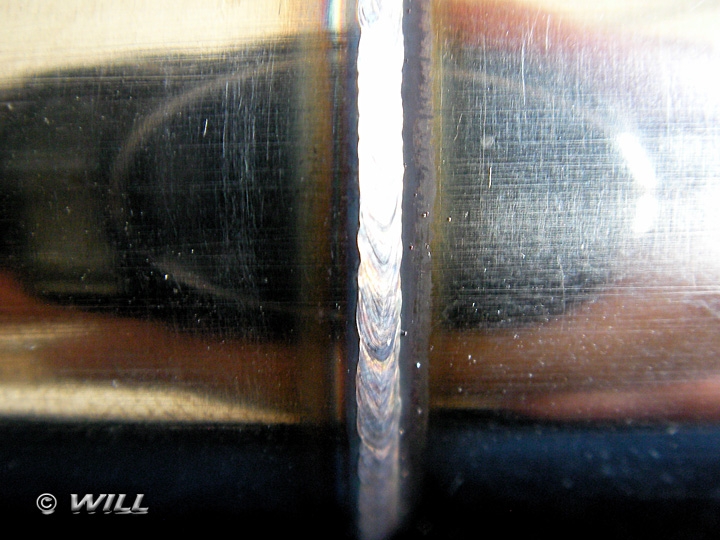

レーザー溶接加工画像をクリックで拡大

レーザ加工によるステンレスパイプ、シーム溶接加工

素材への熱影響を極力抑えて加工が可能なレーザ加工でのピンスポット溶接の紹介

LinkIconレーザー加工・溶接加工について

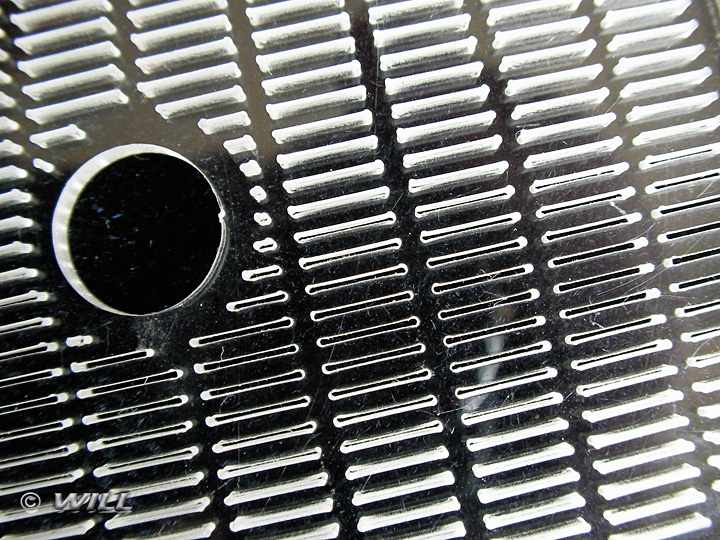

レーザーアクリル、スリット加工画像をクリックで拡大

レーザ加工によるアクリル、スリット加工

フィルター等に利用できる、アクリル、各種素材へのレーザ加工によるスリット加工事例の紹介

LinkIconレーザ加工・スリット加工について

ウォータージェット加工画像をクリックで拡大

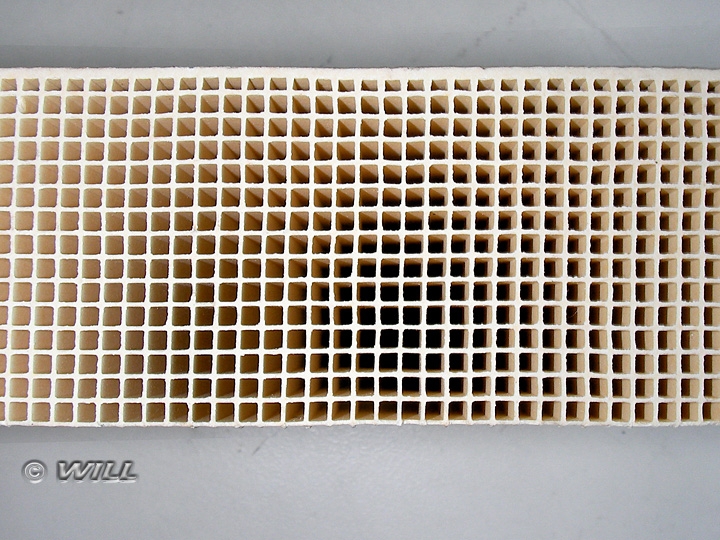

ウォータージェットによるセラミック触媒の切断加工

熱影響を受けやすい素材、光反射率の高い素材の切断、穴明け加工が可能なウォータージェット加工の事例として、セラミック触媒の切断加工のサンプル紹介

LinkIconウォータージェット加工について
